如何处理科研论文中的图片

作者:PaperPP  日期:2020年06月02日

科研论文中的图片是研究结果最为直观的显示方式。一张清晰、直观且表达正确的图片,不仅能够清楚表现复杂的信息,还能极大增强文章的说服力,效果远胜于大段的文字描述。同时,专业的图形也会让审稿专家眼前一亮,增加文章的录取率。

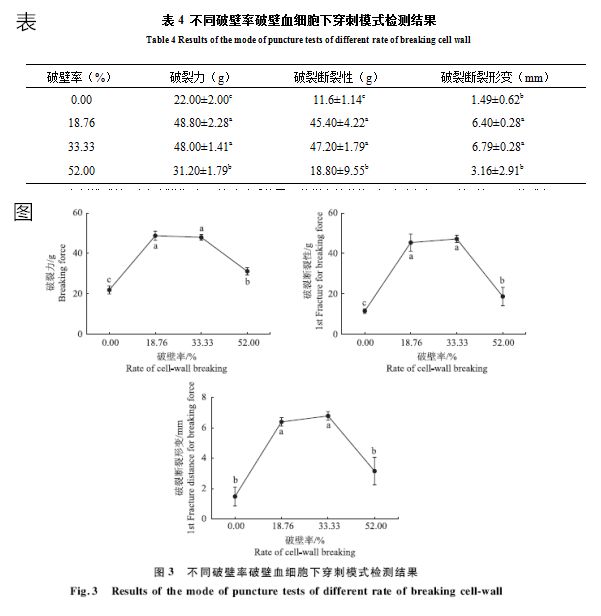

是图还是表

科研论文中,无论何种形式,清晰有效表达研究关键信息才是最重要的。在实际写作中,数据较多的情况下多使用图。趋势的分析比较多使用图。此外,相同的数据信息只选用一种表达方式,切忌图与表重复表达。在简洁程度上,图比表更胜一筹,且更为直观。

使用合适的工具

合适的图片处理工具可以让你的图片精致、美观,事半功倍。常用的数学处理软件推荐有MatLab、Origin以及GraphPad Prism;常用的图片修饰软件推荐有Photoshop、ACDSee、GIMP以及美图秀秀。常用的流程图处理软件推荐使用用Visio。

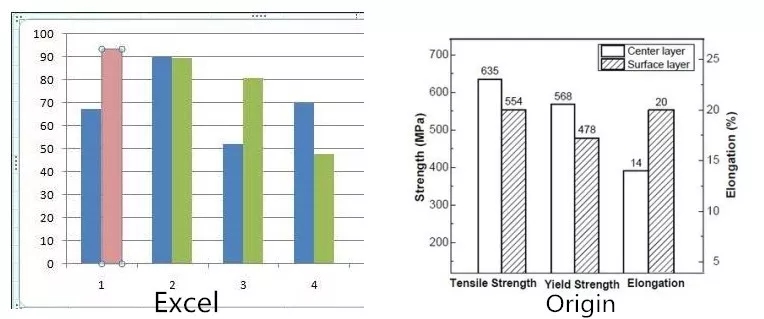

尽量不使用Excel以及PPT作图,除非你准备进行一场商务演讲。实际上,如果你不是Excel的专家,想要做出科研论文要求的专业图形会很花费精力时间。这并不是一个好的选择。

选左边还是选右边?

选择图种类型

在科技论文中,需要根据数据类型及表达目的选用合适的统计图。对不同性质数据进行分组对比可选用直条图(柱状图);说明事物各组成部分构成情况可用圆形图或百分直条图;用于表达连续性数据频数分布可用直方图;为表明一事物随着另一事物而变化趋势选用线图;表达两种事物的相关性和趋势可用点图。

重视图片的调整

现在很多期刊对图片的分辨率、格式和文字标注都有明确的要求。因此,需要根据期刊的要求对图片进行调整。这里着重指出2种情况:

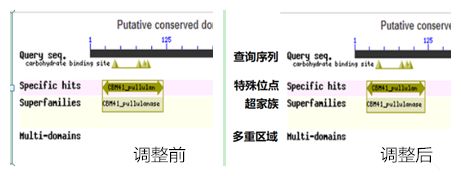

(1)图片上增加文字。许多高精尖仪器如色谱仪等都是国外进口,配套软件均为英文操作,因此生成的图片为全英文。目前国内期刊大多要求图片中英文对照,因此,作者需要通过图片修饰软件在图片处添加文字。

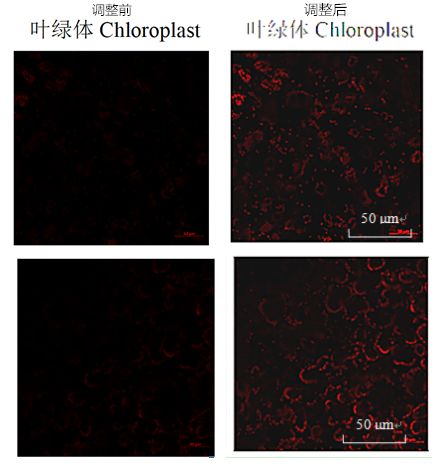

(2)调整图片参数。对于电镜、电泳等图片,由于不同的拍照环境,其拍照效果也有极大不同。因此调整对比度、分辨率等,可以使图片表达更为清晰明了。

保证图片真实性

图片是科研论文的重要的一部分,是基于原始数据产生的结果,因此必须保证图片的真实性。任何针对图片数据结果方面的修改(注意不是调整)都是学术不端行为。实验过程中获得的原始图像一定要长期保留。图片调整不能使图像失真,不得影响原图的真实性。

此外,还有几点小Tips,供各位参考:

(1)只要是表示平均值,请尽量加上误差棒,否则会显得很不严谨。

(2)照片类的图片应注意摄入参照物,背景干净,分辨率越高越好,不要逆光拍摄。

(3)图片表达简明扼要,尽量删掉图中不必要的文字。图片使用的字体、大小、标签和缩写都必须保持一致。

(4)彩色图片感官效果更高,可以尝试采用。但所有的颜色一定要有充分的含义,忌盲目追求彩色效果。

推荐阅读:什么样的科研论文才算得上是优秀
