论文对图表有什么要求?

作者:PaperPP  发布时间:2021-08-09 23:05:38

图表可以说是论文中必不可少的一项内容,可以很直观的表现我们想要传递的信息,为了让信息更准确,读者看起来更轻松,我们在制作这些图表时,也是有很多讲究的,下面一起来看下具体有哪些要求吧。

图表是展示以下内容的理想选择:


  • 图像
  • 数据图
  • 示意图
  • 表格


所有图形都需要有清晰简洁的图例说明。

1. 图像

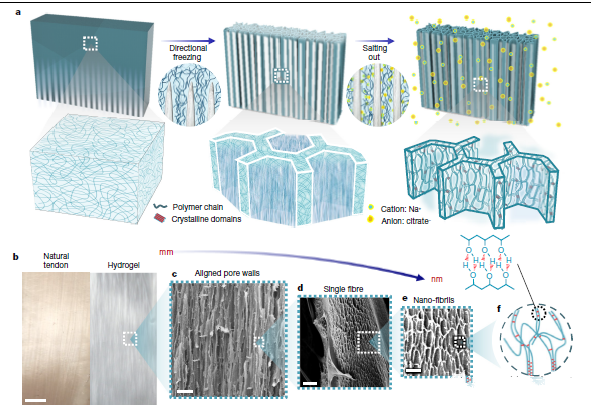

图像(样品照片、扫描电镜图等)有助于将要传达的信息形象化,尤其是很难用文字来充分描述的时候。

DOI: 10.1038/nature17189

图像有助于达到研究论文所需的准确性。

小贴士:

比例尺;

必要的标注;

说明所用不同颜色和符号的含义。

2. 数据图

数据图可以快速传递大量数据。目标通常是显示两个或多个项目之间的相关性。

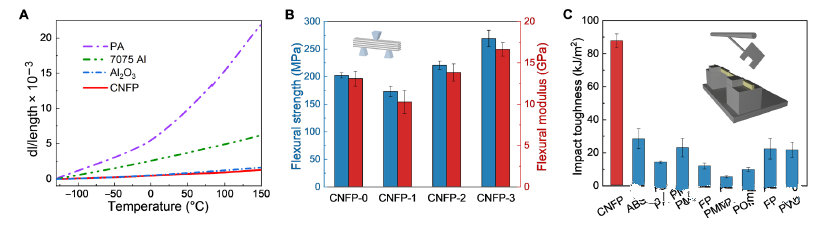

Guan et al., Sci. Adv. 2020; 6 : eaaz1114

小贴士:

标记所有的轴;

指定单位;

标记所有曲线和数据集;

使用合适的字体大小。

3. 示意图

示意图可以让实验流程或者理论机制等一目了然。它们应该只突出显示关键元素,因为添加不重要的东西可能会使图像混乱。

示意图具有图像所无法提供的灵活性,它们也可在难以或不可能捕获图像的情况下使信息形象化。

Nature 590, 594–599 (2021)

小贴士:

标记关键元素;

在题主和正文中提供补充说明。

4. 表格

表格是展示大量数据的简洁有效的方式。应该仔细地设计它们,以便把结果清楚地传达给读者。

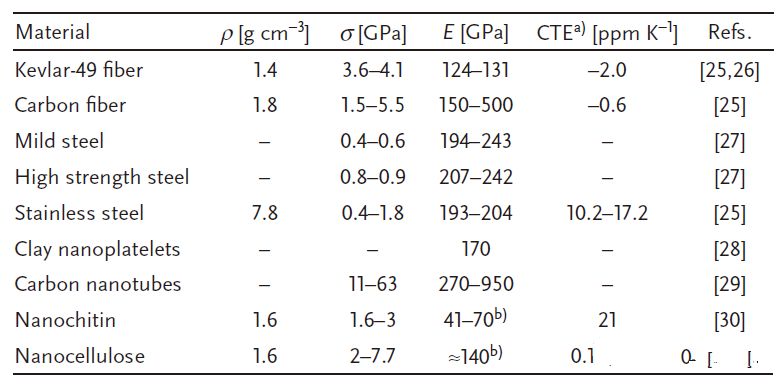

Adv. Mater. 2020, 2002264

小贴士:

清晰简洁的图例/说明;

数据分类;

字体类型和大小清晰可辨。
